U500 är Brothers mycket flexibla 5-axliga maskin med verkligt stort arbetsområde (diam 500 mm) i en otroligt kompakt byggd maskin som är energieffektiv på riktigt. Hela 28 verktygsplatser, extremt stabil vagga och stativ med rejäla effekter på spindel (max 18,9 kW) utökar #30 maskinens användningsområde. Den uppvisar samtliga Brothers DNA med mycket hög produktivitet kombinerat med energieffektivitet och låg investeringskostnad. U500 är idealisk för bearbetning av stål eller större detaljer i aluminium.
5 axlig (indexerande) maskin med stort arbetsområde samt verktygsväxlare med 28 platser som klarar verktygsvikt på 4kg och med snabbaste verktygsväxlingen i marknaden, T-T på 0,7 sek. Stort arbetsområde 500 mm i diameter och 270 mm i höjd – totalt 100 kg.
Extremt energisnål – upp 80% lägre energiförbrukning än motsvarande #40 maskin.
Energiåtervinning vid spindelinbromsning. Extremt litet behov av tryckluft endast 55l/min och 0,4 bar. Se energiförbrukning direkt i maskinens display vid bearbetning i realtid – möjlighet till optimering.
Kräver mindre än 4 m2 golvyta.

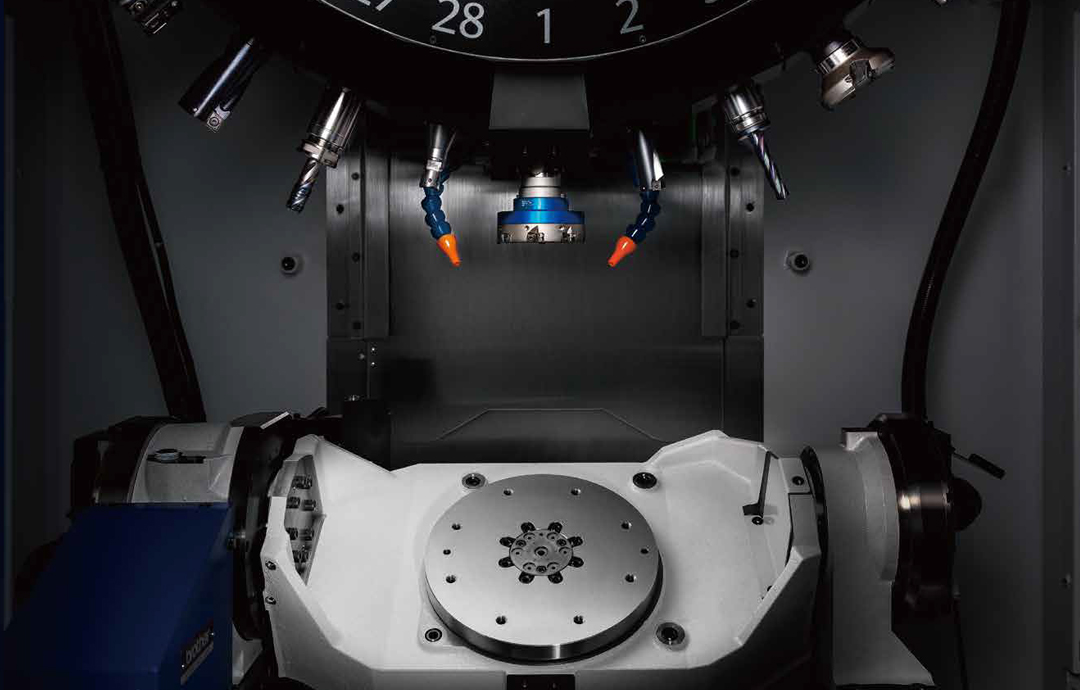

Verktygsmagasinet är helt servodrivet, Z-axeln stannar aldrig upp under ATC processen utan är i rörelse hela tiden.
Kraftigt och vridstyvt stativ för mycket hög avverkningskapacitet.

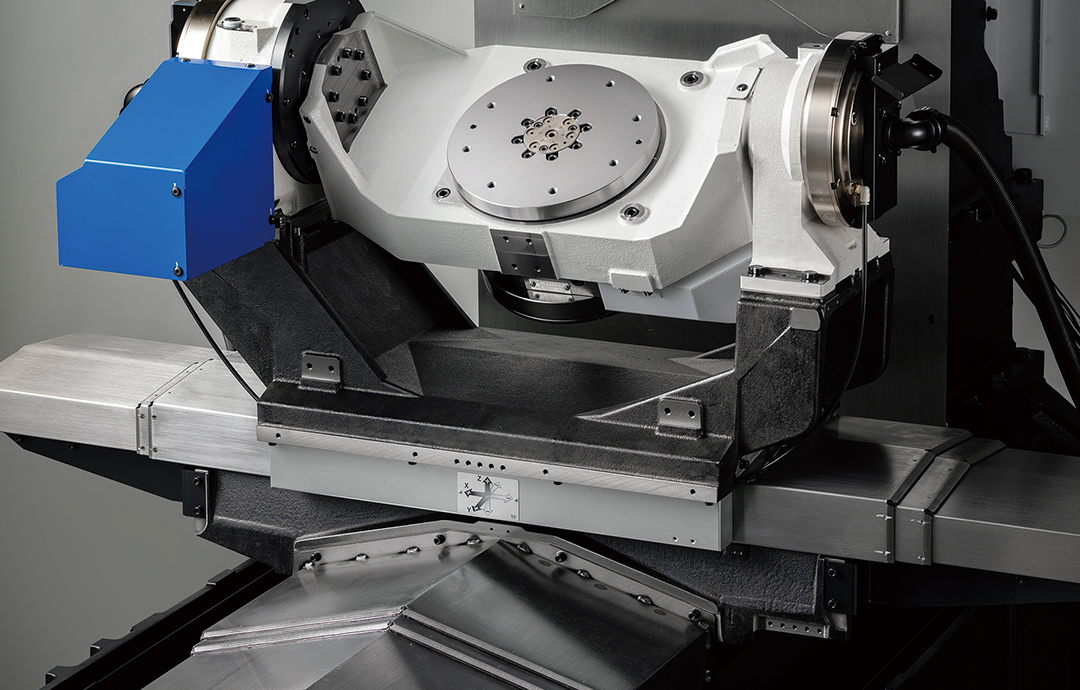

Maskinbord
Indexeringshastighet för bord
Maskinbordet har genomgående hål för anslutning av hydraulik eller luft i centrum
Axlar och matningshastighet
Alla rörelser sker via servomotorer samt med precisionskulskruvar
”Simultaneous operation” – X,Y + A/C axel kan positionera sig samtidigt som verktygsväxling sker
Spindel/spindeldocka
Verktygsväxlare
För maskiner utrustade med kylvätska genom spindel ingår även:
Bredd 1.506mm
Djup 2.026 mm (inkl 150 l tank 2.111 mm)
Höjd 2.748 mm
Vikt 2.560 kg
Enkel och intuitiv hantering med bland annat support appar och en vertikal touchskärm.
Relevanta funktioner är grupperade efter användning, som tex ställ och bearbetning, vilket leder till ett effektivt utnyttjande.
Produktions- och operations lägen är visualiserade, för en snabbare och enklare förståelse och överblick.
Den nya NC kontrollen ökar ytterligare effektiviteten i arbetet så en högre produktivitet kan uppnås.
Våra automatiserade maskiner kan massproducera små och komplexa detaljer med högkvalitativt resultat och hastighet. Vi anpassar maskinerna för att öka effektiviteten och sänka era produktionskostnader.
