Brother R450Xd1 – tredje generationens Speedio palettmaskin

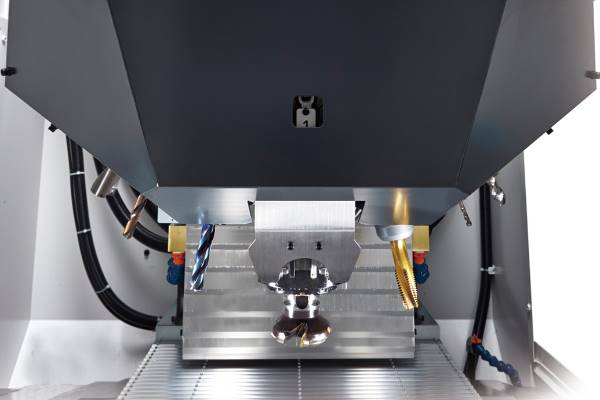

R450Xd1 är Brothers mellanstora maskin med palettväxlare som uppvisar samtliga Brother DNA med mycket hög produktivitet kombinerat med energieffektivitet och låg investeringskostnad. R450Xd1 är idealisk för bearbetning av stål eller detaljer i aluminium.

Palettväxlingstid på endast 2,7 sek
Snabbaste verktygsväxlingen i marknaden, T-T på 0,6 sek, C-C på 1,3 sek (14ATC)
Ny ultra responsiv spindelmotor start-stop på 0,14 sek
Superkompakta yttermått – kräver mindre än 6 m2 golvyta
Verktygsmagasinet är helt servodrivet, Z-axeln stannar aldrig upp under ATC processen utan är i rörelse hela tiden
Cyklonrening (option) för längre livslängd på filter
Kraftigt och vridstyvt stativ för mycket hög avverkningskapacitet

Waste Time = Zero

Non stop machining – Vid palettväxling – i en enda sekvens byter maskinen palett och förflyttar sig till första bearbetningspositionen samtidigt som verktyg 1 växlas in. Med nya D-00 styrsystemet går en typisk sekvens ca 3 sek snabbare -unikt!

Ny förfinad ultrasnabb verktygsväxlare, s.k. nonstop ATC

Maskindata

Maskinbord/Palettväxlare

Stillastående bord – roterar vid palettväxling

Maskinbord med M10 hål och 100 mm delning

Bordstorlek 600 x 300 mm/palett
Max höjd vid palettväxling 300 mm (option 380 mm)
Palettväxlingstid 2,7 sek
Palettswing 1020 mm (option 1100 mm)
Vikt arbetsstycke/palett max 120 kg vid full hastighet
Max 200 kg vid reducerad hastighet

Axlar och matningshastighet

Alla rörelser sker via ”high response” servomotorer samt med precisionskulskruvar

”Simultaneous operation” – X,Y + extra axel kan positionera sig samtidigt som palettbyte och verktygsväxling sker

Rörelse i Z 305 mm
Rörelse i X 450 mm
Rörelse i Y 320 mm
Snabbtransport X/Y/Z 50 m/min
Arbetsmatning X/Y/Z 30.000 mm/min
Högeffektiva och energisnåla servomotorer för axlarna

Spindel/spindeldocka

Spindelkona BBT 30
Avstånd spindelnos till bord 200 – 505 mm (option 280-585 mm)
Helt ny högeffektiv synkroniserad IPM spindelmotor
10.000 varv/min 18,9/10,1/6,7 kW (topp/10min/ kont.)
16.000 varv/min 7,4/4,9 kW (10min/ kont.)
10.000 varv/min High Torque 26,2/12,8/8,8 kW (topp/10min/ kont.)
Spindelvarvtal vid gängning max 6.000 varv/min

Verktygsväxlare

14 verktyg (option 22 & 28 verktyg)
Växlingstid

Verktyg – verktyg 0,7 sek (14 verktyg – 0,6 sek)
Spån – spån 1,5 sek (14 verktyg – 1,4 sek)
Max verktygsvikt 3,0 kg
Max verktygslängd 200 mm
Max verktygsdiameter 80 mm (14 verktyg – 110 mm)

Kylvätskesystem komplett med tank (150L) och pumpar (option 15,20 & 70 bar CTS pump)
Förspända dubbellagrade precisionskulskruvar på alla axlar
Linjärstyrningar från THK
Spåndusch
Transformator

För maskiner utrustade med kylvätska genom spindel ingår även:

Arbetsbelysning LED – OBS endast i bearbetningsutrymmet!
Taköverbyggnad
Automatisk fettsmörjning
Luftassisterad högtryckssköljning av verktygskona

Mått och vikter

Bredd 1.400 mm
Djup 2.609 mm (inkl tank 3.448 mm)
Höjd 2.584 mm
Vikt 2.750 kg

Övrigt

Styrsystem Brother D-00

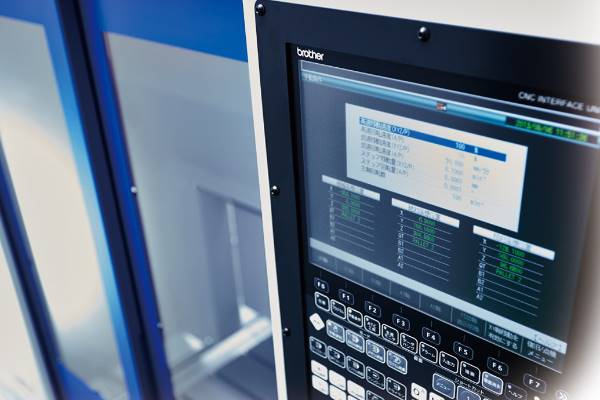

Enkel och intuitiv hantering med bla support appar och en vertikal touchskärm.

Relevanta funktioner är grupperade efter användning, som tex ställ och bearbetning, vilket leder till ett effektivt utnyttjande.
Produktions- och operations lägen är visualiserade, för en snabbare och enklare förståelse och överblick.
Den nya NC kontrollen ökar ytterligare effektiviteten i arbetet så en högre produktivitet kan uppnås.

15 tums färgskärm med touch funktion precis som en smartphone
Hemknapp för visualisering av genvägar, styckräknare, cykeltid, programval och verktygslivslängd
Supportappar finns på skärmen
Det föregående styrsystemet (C00) menyer kan tas fram och användas i touch skärmen
Nätverk – klarar Profinet, EterherNet/IP, DeviceNet och CC-link. OPC UA protokoll och gränssnitt
Minneskapacitet 500Mb (option 3 Gb)
Antal sparade NC program – max 4000
Max antal registrerbara verktyg 198 st
High accuracy mode BI, look-ahead 160 block (option BII – 1000 block)
Tool life management – kan styras med tid alternativ antal verktygväxlingar
Mjukvara för kompensering av termiska förändringar
Dialogprogrammering med konvertering till ISO-kod
Uttag för USB-minne – med möjlighet att både lagra information och köra program från USB-minne
Extern kommunikation via RS-232 eller Ethernet
Auto power off
